ไมโครไพล์ หรือ เสาเข็มไมโครไพล์ (Micropile) คือเสาเข็มตอกขนาดเล็กมีแรงสั่นสะเทือนน้อยไม่กระทบกับโครงสร้างเดิมหรืออาคารข้างเคียงแรงสั่นสะเทือนต่ำ ใช้ตอกในพื้นที่จำกัด เช่นการต่อเติมบ้าน อาคาร และโรงงาน ควบคุมการตอกโดยทีมช่างมืออาชีพมากประสบการณ์ ควบคุมดูแลด้วยทีมงานวิศวกร เสาเข็มไมโครไพล์ รับน้ำหนักได้ตั้งแต่ 15-50 ตันต่อต้น โดยมีวัตถุประสงค์หลักเพื่อ ลดแรงสั่นสะเทือนขณะทำการตอกและเพื่อความสะดวกในการเข้าถึงพื้นที่หน้างาน เสาเข็มไมโครไพล์ที่นิยมใช้กับงานตอกเสาเข็มบ้าน อาคาร จะมีลักษณะคล้ายรูปตัวไอ มีความยาวท่อนละ 1.5 เมตร มีทั้งขนาดหน้าตัด 18×18 ซม. (ราคาถูกสุด) และ 22×22 ซม. ซึ่งทางศัพท์ช่างจะเรียกว่า เสาเข็มไอไมโครไพล์ หรือถ้าเป็นเสาเข็มสปันไมโครไพล์ ส่วนมากก็จะนิยมใช้ขนาดเส้นผ่านศูนย์กลาง 20 เซนติเมตร ซึ่งศัพท์ช่างที่นิยมกันนั้นจะเรียกได้หลายคำ อาทิเช่น เสาเข็มสปัน, สปันไมโครไพล์,เข็มสปันไมโครไพล์ เป็นต้น
ไมโครไพล์ แบบแรงเหวี่ยง

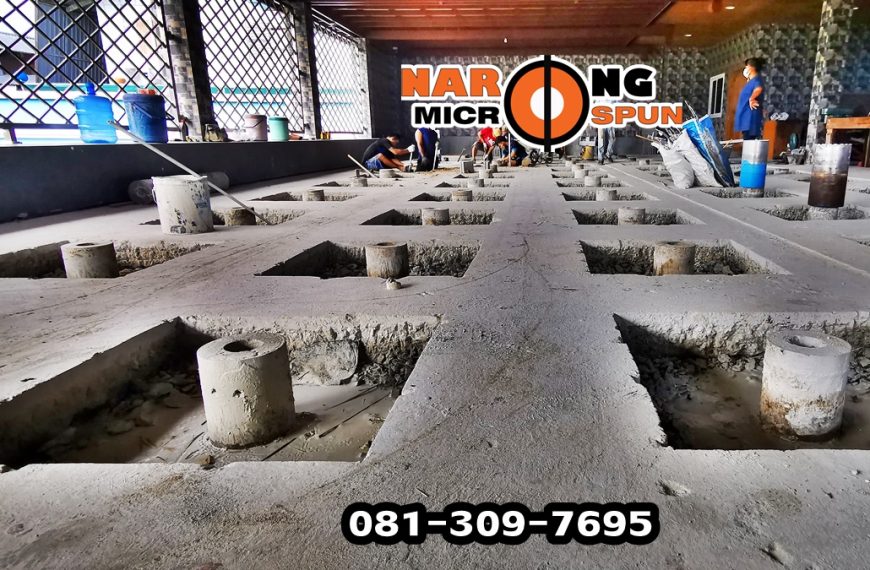

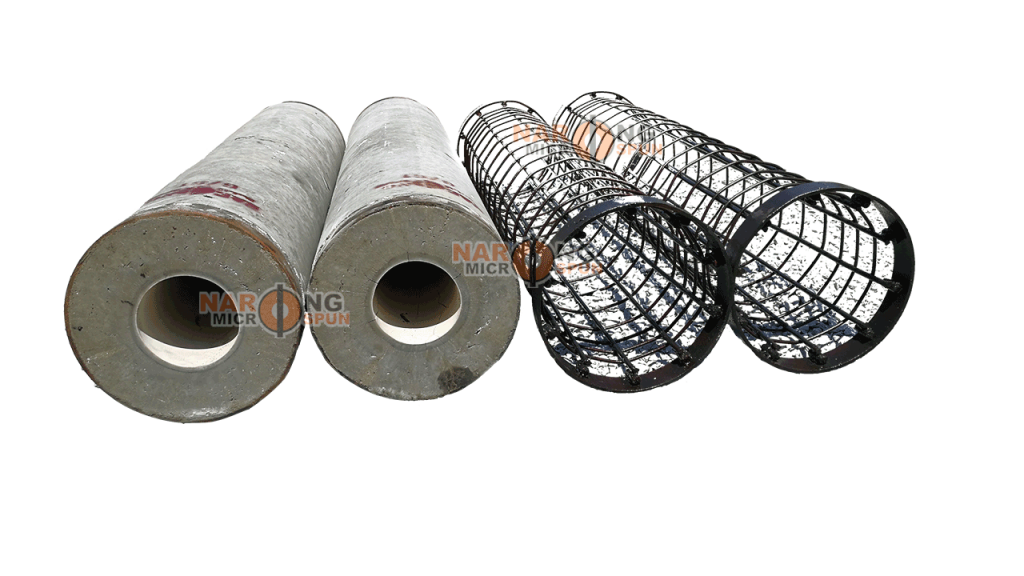

1. เสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง หรือเสาเข็มสปันไมโครไพล์ (spun micropile) มีลักษณะเป็นรูปทรงกระบอกตรงกลางกลวง ยาวท่อนละ 1.5 เมตร ผลิตโดยใช้กรรมวิธีการปั่นคอนกรีตในแบบหล่อซึ่งหมุนด้วยความเร็วสูงทำให้เนื้อคอนกรีตมีความหนาแน่นสูงกว่าคอนกรีตที่หล่อโดยวิธีธรรมดา จึงมีความแข็งแกร่งสูงกว่าเสาเข็มประเภทอื่นๆ และสามารถรับน้ำหนักได้มากกว่าเมื่อเทียบกับขนาดหน้าตัดที่เท่ากัน
ไมโครไพล์ ภาคตัดขวางรูปตัวไอ
2. เสาเข็มไมโครไพล์รูปตัวไอ (i micropile) มีรูปหน้าตัดเป็นรูปตัวไอ (I) ยาวท่อนละ 1.5 เมตร ผลิตโดยการเทคอนกรีตลงในแบบเสริมด้วยโครงลวดเหล็ก Db9 mm. แล้วใช้เครื่องจี้คอนกรีต (วายจี้คอนกรีต) เพื่อเพิ่มความหนาแน่นของเนื้อคอนกรีต ข้อดีของเสาเข็มหน้าตัดตัวไออยู่ที่เส้นรอบรูปที่มากกว่าเสาเข็มเหลี่ยม ส่งผลให้เกิดแรงเสียดทานระหว่างผิวเสาเข็ม (Skin Friction) และดินได้มากกว่า จึงทำให้มีความสามารถในการรับน้ำหนักที่มากขึ้น หากติดตั้งในบริเวณที่เป็นชั้นดินตะกอน หรือดินเหนียว จึงนิยมใช้ในพื้นที่กรุงเทพฯและปริมณฑล รวมถึงราคาที่ถูกกว่าและน้ำหนักที่น้อยกว่าเสาเข็มหน้าตัดสี่เหลี่ยม
เสาเข็มไมโครไพล์ (micropile) นี้จะใช้วิธีการตอกแบบพิเศษ โดยใช้ปั้นจั่นขนาดเล็กตอกลงไปและใช้วิธีการต่อเสาเข็มโดยการเชื่อมไฟฟ้าเชื่อมต่อกันไปเรื่อยๆ จนตอกไม่ลง แล้วใช้การคำนวณการรับน้ำหนักของเสาเข็ม จากขนาดหน้าตัดของเสาเข็ม ระยะยกลูกตุ้ม น้ำหนักของลูกตุ้ม ความลึกของเสาเข็มและ Blowcount มาคำนวณโดยส่วนใหญ่แล้ววิศวกรจะใช้สูตรการคำนวณแบบ Danish’s Formular ขนาดของลูกตุ้ม (Hammer) ที่ใช้ตอกเสาเข็มไมโครไพล์มีน้ำหนักไม่มาก ประมาณ 1.2 ตัน ขึ้นไป ทำให้เกิดแรงสั่นสะเทือนน้อยกว่าเข็มตอกประเภทอื่น สามารถเข้าไปตอกได้ทุกสภาพพื้นที่ เหมาะกับพื้นที่คับแคบหรือมีความสูงไม่มาก เริ่มต้นที่ 2.5 เมตรขึ้นไป ตอกชิดกระจก ผนัง ไม่ทำให้โครงสร้างเดิมเสียหาย สะอาดไม่ต้องขนดินทิ้ง ข้อดีของเสาเข็มไมโครไพล์ คลิกเพื่ออ่านต่อ
บริษัท ณรงค์ ไมโครสปัน จำกัด
โรงงานผลิตและจำหน่ายพร้อมตอกเสาเข็มไมโครไพล์ (ไมโครไพล์,micropile)
MICRO SPUN PILE SPECIFICATION COMPARISON

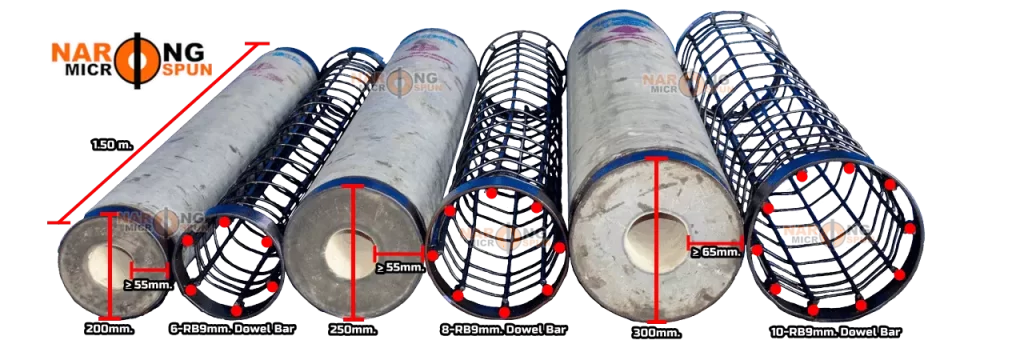

ข้อมูลของเสาเข็มสปัน ไมโครไพล์ (SPUN MICROPILE)

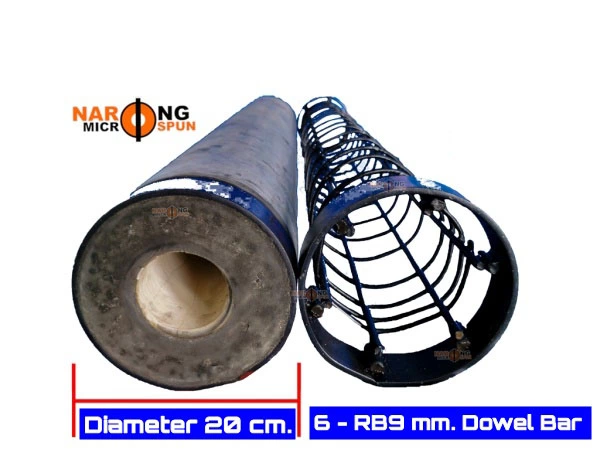

Diameter 200 mm.
เส้นผ่านศูนย์กลาง | 20 เซนติเมตร |
น้ำหนักปลอดภัย | 30 – 35 Ton |
Factor Of Safety | 2.5 |
Settlement Per 10Blow | 1-3 mm. |
ความยาวต่อท่อน | 1.5 m. |
ความหนาของเนื้อคอนกรีต | > 5.5 cm. |
จำนวนเหล็ก Dowel | 6 เส้น 9mm. |
เหล็กปลอก | 6mm. |
เหล็กเพลท | 6mm. กว้าง 2 นิ้ว |

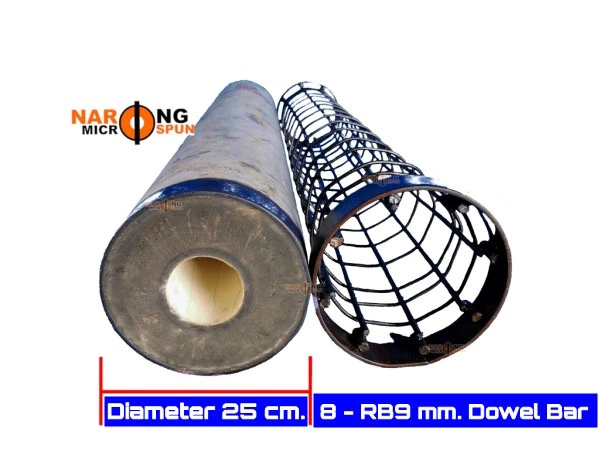

Diameter 250 mm.
เส้นผ่านศูนย์กลาง | 25 เซนติเมตร |
น้ำหนักปลอดภัย | 40 – 45 Ton |
Factor Of Safety | 2.5 |
Settlement Per 10Blow | 1-3 mm. |
ความยาวต่อท่อน | 1.5 m. |
ความหนาของเนื้อคอนกรีต | > 5.5 cm. |
จำนวนเหล็ก Dowel | 8 เส้น 9mm. |
เหล็กปลอก | 6mm. |
เหล็กเพลท | 6mm. กว้าง 2 นิ้ว |

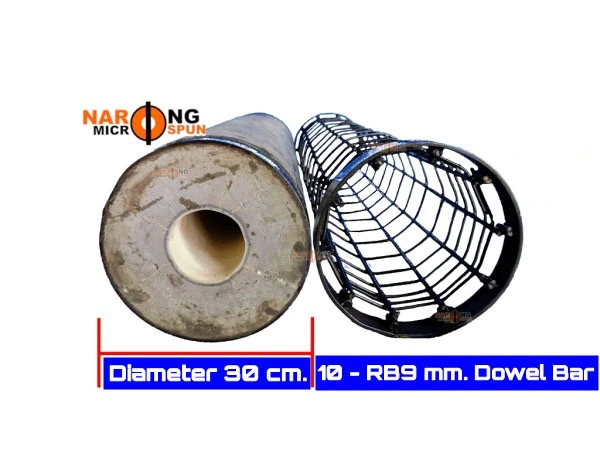

Diameter 300 mm.
เส้นผ่านศูนย์กลาง | 30 เซนติเมตร |
น้ำหนักปลอดภัย | 50 – 55 Ton |
Factor Of Safety | 2.5 |
Settlement Per 10Blow | 1-3 mm. |
ความยาวต่อท่อน | 1.5 m. |
ความหนาของเนื้อคอนกรีต | > 6.5 cm. |
จำนวนเหล็ก Dowel | 10 เส้น 9mm. |
เหล็กปลอก | 6mm. |
เหล็กเพลท | 6mm. กว้าง 2 นิ้ว |
Diameter 350 mm.
เส้นผ่านศูนย์กลาง | 35 cm. |
---|---|
น้ำหนักปลอดภัย | 55 – 60 ตัน |
Factor Of Safety | 2.5 |
ระยะทรุดตัวของเสาเข็ม 10 ครั้งสุดท้าย | 1-3 mm. |
ความยาวต่อท่อน | 1.5 m. |
ความหนาของเนื้อคอนกรีต | > 6.5 cm. |
ขนาดเหล็ก Dowel Bar | 9 mm. |
จานวนเหล็ก Dowel Bar | 10 |
ขนาดเหล็ก Spiral | 6 mm. |
Diameter 400 mm.
เส้นผ่านศูนย์กลาง | 40 cm. |
---|---|
น้ำหนักปลอดภัย | 65 – 70 ตัน |
Factor Of Safety | 2.5 |
ระยะทรุดตัวของเสาเข็ม 10 ครั้งสุดท้าย | 1-3 mm. |
ความยาวต่อท่อน | 1.5 m. |
ความหนาของเนื้อคอนกรีต | > 7 cm. |
ขนาดเหล็ก Dowel Bar | 9 mm. |
จานวนเหล็ก Dowel Bar | 10 |
ขนาดเหล็ก Spiral | 6 mm. |
I MICRO PILE SPECIFICATION COMPARISON
ตารางเปรียบเทียบการรับน้ำหนักของเสาเข็มไอไมโครไพล์
ไมโครไพล์ ภาคตัดขวางรูปตัวไอ
เสาเข็มหน้าตัดรูปตัวไอ เป็นผลิตภัณฑ์คอนกรีตสำเร็จรูป ประเภทเสาเข็มตัวไอ ผลิตจากคอนกรีตอัดแรงเสริมด้วยโครงลวดเหล็ก Db9 mm. ข้อดีของเสาเข็มหน้าตัดตัวไออยู่ที่เส้นรอบรูปที่มากกว่าเสาเข็มเหลี่ยม ส่งผลให้เกิดแรงเสียดทานระหว่างผิวเสาเข็ม (Skin Friction) และดินได้มากกว่า จึงทำให้มีความสามารถในการรับน้ำหนักที่มากขึ้น หากติดตั้งในบริเวณที่เป็นชั้นดินตะกอน หรือดินเหนียว จึงนิยมใช้ในพื้นที่กรุงเทพฯและปริมณฑล รวมถึงราคาที่ถูกกว่าและน้ำหนักที่น้อยกว่าเสาเข็มหน้าตัดสี่เหลี่ยม

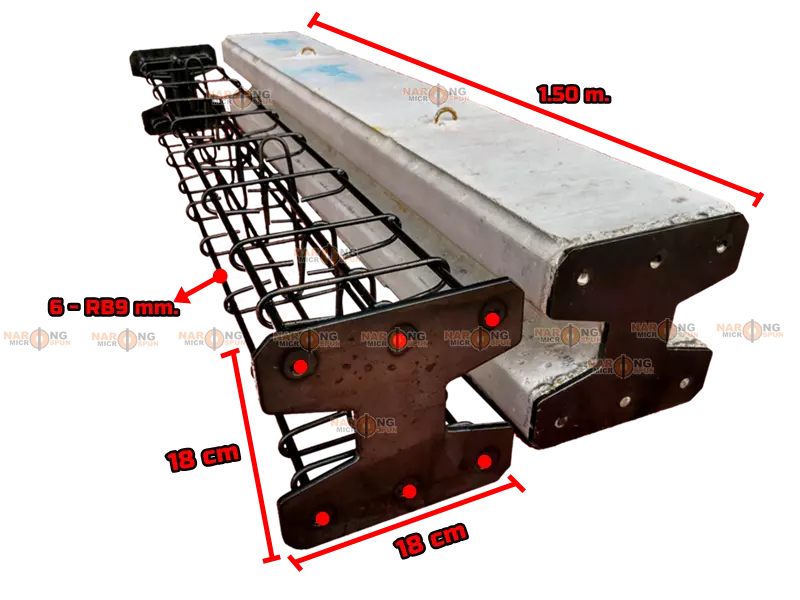

ไมโครไพล์ i18x18 cm.
พื้นที่หน้าตัด Cross Section | 274.5 cm2 |
เส้นรอบรูป Perimeter | 89 cm. |
Dowel Bar | 4 – RB 9mm. |
เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
Safe Load | 18 – 25 ton |
Factor Of Safety | 2.5 |
ความยาว/ท่อน | 1.5 m. |
น้ำหนัก Weight/ท่อน | 115 Kg. |
ไมโครไพล์ i26x26 cm.
พื้นที่หน้าตัด Cross Section | 489 cm2 |
เส้นรอบรูป Perimeter | 131 cm. |
Dowel Bar | 6 – RB 9mm. |
เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
Safe Load | 30 – 35 ton |
Factor Of Safety | 2.5 |
ความยาว/ท่อน | 1.5 m. |
น้ำหนัก Weight/ท่อน | – |
ไมโครไพล์ i22x22 cm.
พื้นที่หน้าตัด Cross Section | 386 cm2 |
เส้นรอบรูป Perimeter | 109 cm. |
Dowel Bar | 6 – RB 9mm. |
เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
Safe Load | 25 – 30 ton |
Factor Of Safety | 2.5 |
ความยาว/ท่อน | 1.5 m. |
น้ำหนัก Weight/ท่อน | – |
ไมโครไพล์ i30x30 cm.
พื้นที่หน้าตัด Cross Section | 660 cm2 |
เส้นรอบรูป Perimeter | 150 cm. |
Dowel Bar | 6 – RB 9mm. |
เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
Safe Load | 35 – 40 ton |
Factor Of Safety | 2.5 |
ความยาว/ท่อน | 1.5 m. |
น้ำหนัก Weight/ท่อน | – |

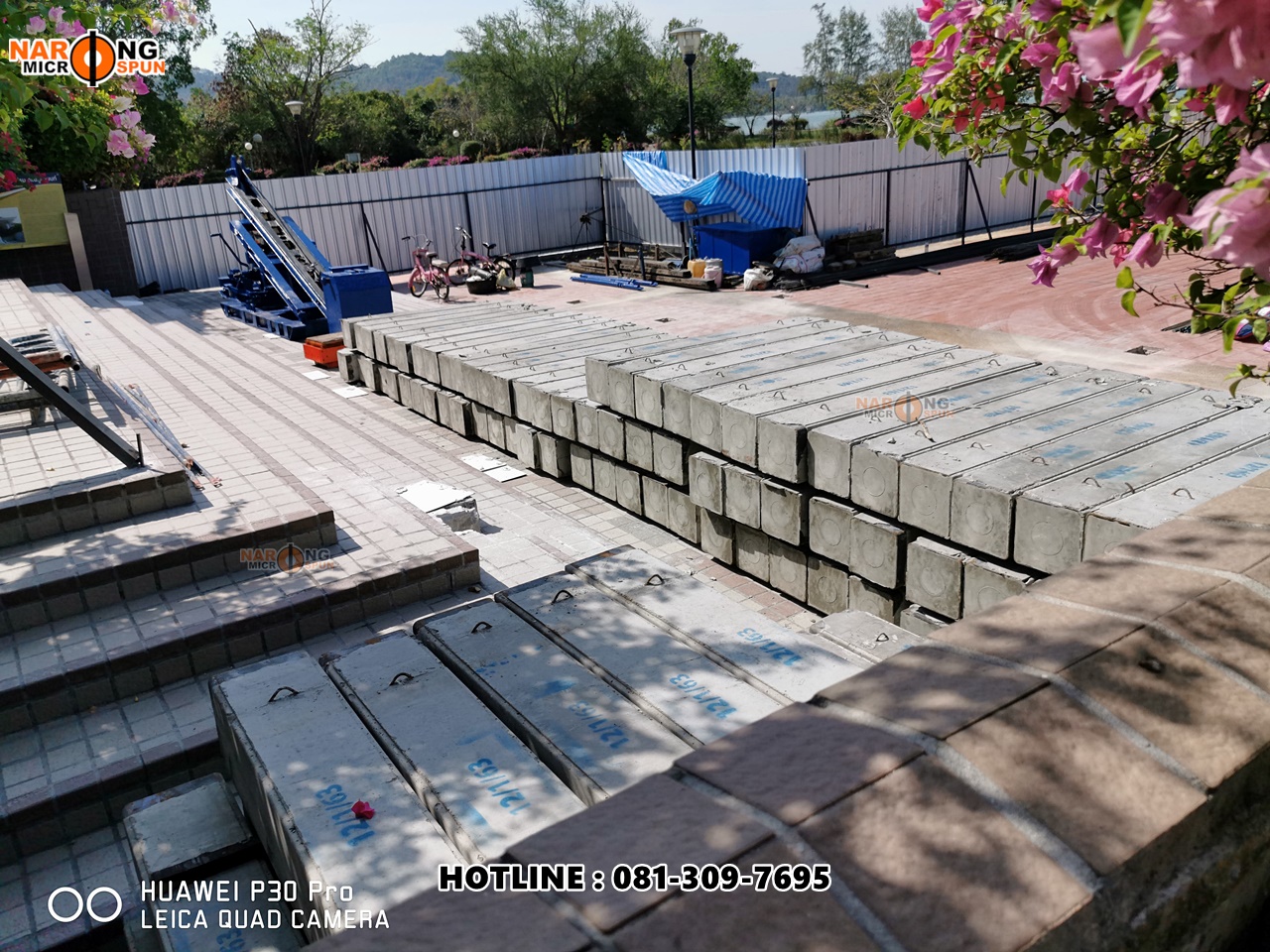

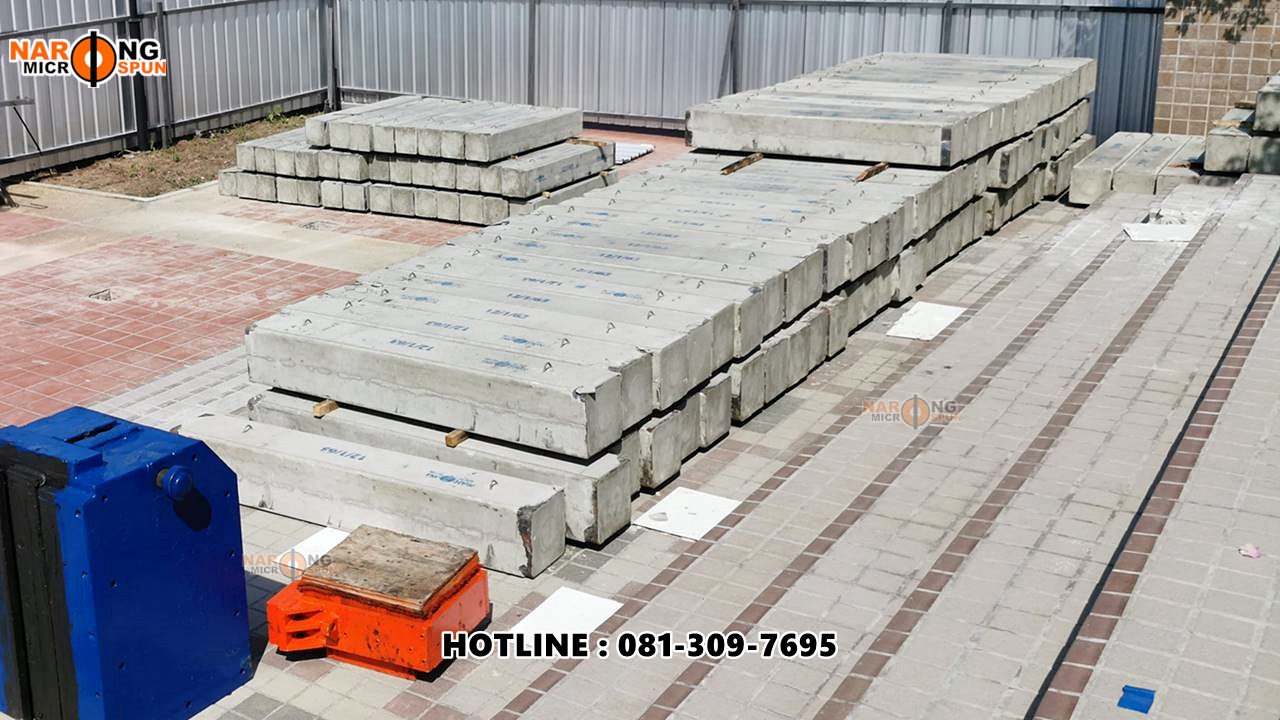

SQUARE MICRO PILE SPECIFICATION COMPARISON
ไมโครไพล์ ภาคตัดขวางรูปสี่เหลี่ยมจัตุรัสตัน
SQUARE MICRO PILE 22x22cm.
ขนาดหน้าตัดกว้างxยาว 22×22 cm. ความยาว/ท่อน 1.5 เมตร มีความสามารถรับน้ำหนักปลอดภัย 20-25 Ton/Pile โดยมีเหล็กปลอกรัดหัวท้าย เสาเข็มสปันไมโครไพล์สามารถเพิ่มต่อความยาว (ความลึก) ของเสาเข็ม square micro pile ได้ โดยการเชื่อมต่อเสาเข็ม square micro pile โดยวิธีการเชื่อมรอบเสาเข็มไมโครไพล์ เพื่อเพิ่มความลึกได้ตามต้องการ จนกระทั่งถึงชั้นดินดาน สามารถตรวจสอบกำลังการรับน้ำหนักปลอดภัย ด้วยวิธีการ Last 10 Blow Count หรือ ทดสอบด้วยวิธี Dynamic Load Test
- ค่ากำลังอัดคอนกรีต 350 Cylinder (ทรงกระบอก) 400 Cube ทรงลูกบาศก์ ตามข้อกำหนด มอก. 397-2524
- Spiral มาตรฐานเหล็ก มอก. ขนาด 6 mm. ยาว 10 เมตร จำนวน 1 เส้น
- Dowel มาตรฐานเหล็ก มอก. ขนาด 9 mm. จำนวน 8 เส้น
สามารถสั่งผลิต Dowel ตามขนาดเหล็กที่ลูกค้าต้องการได้
โทรหาเรา
TEL : 02-159-8480
Mobile : 081-309-7695, 086-413-3962

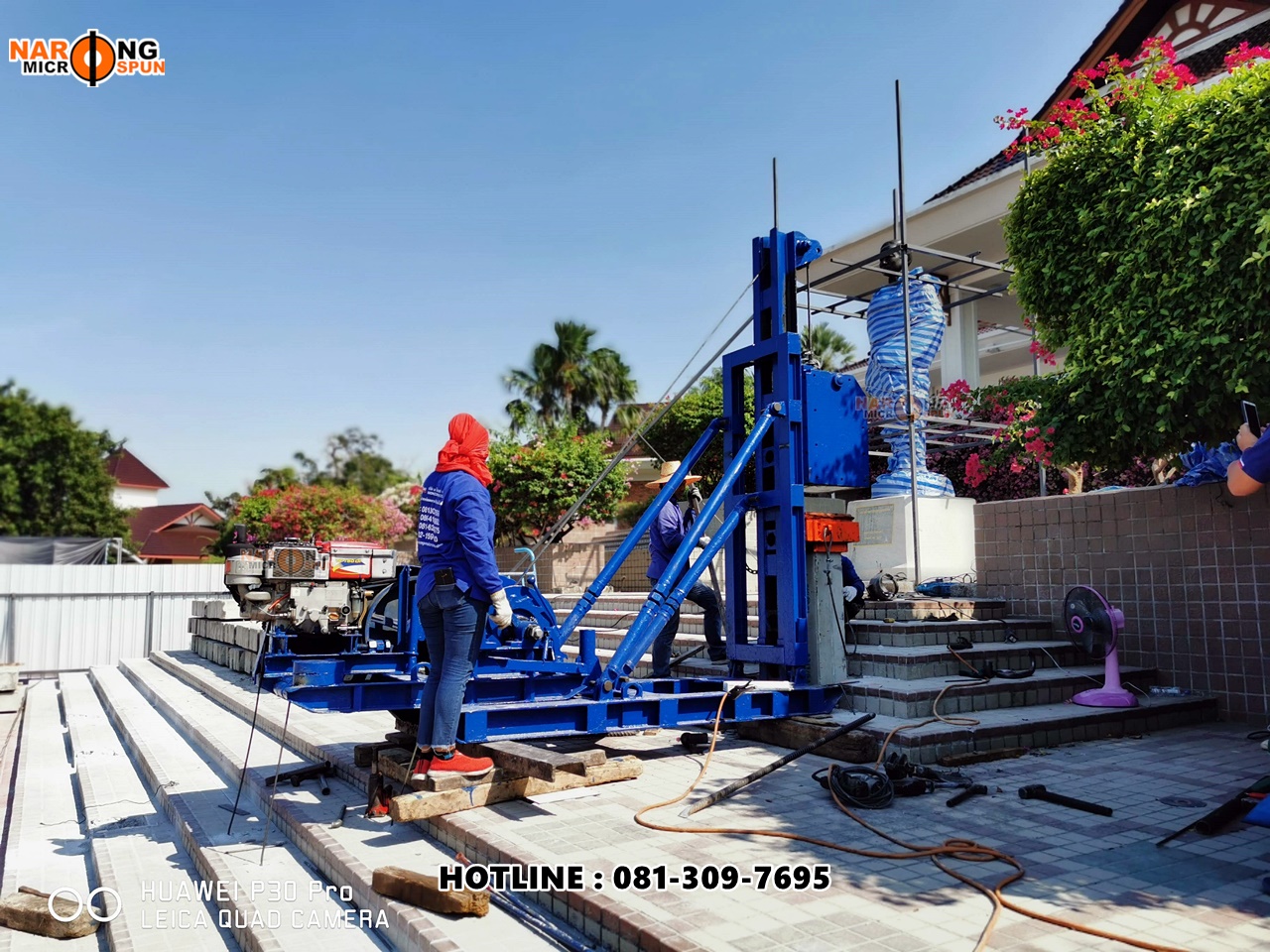

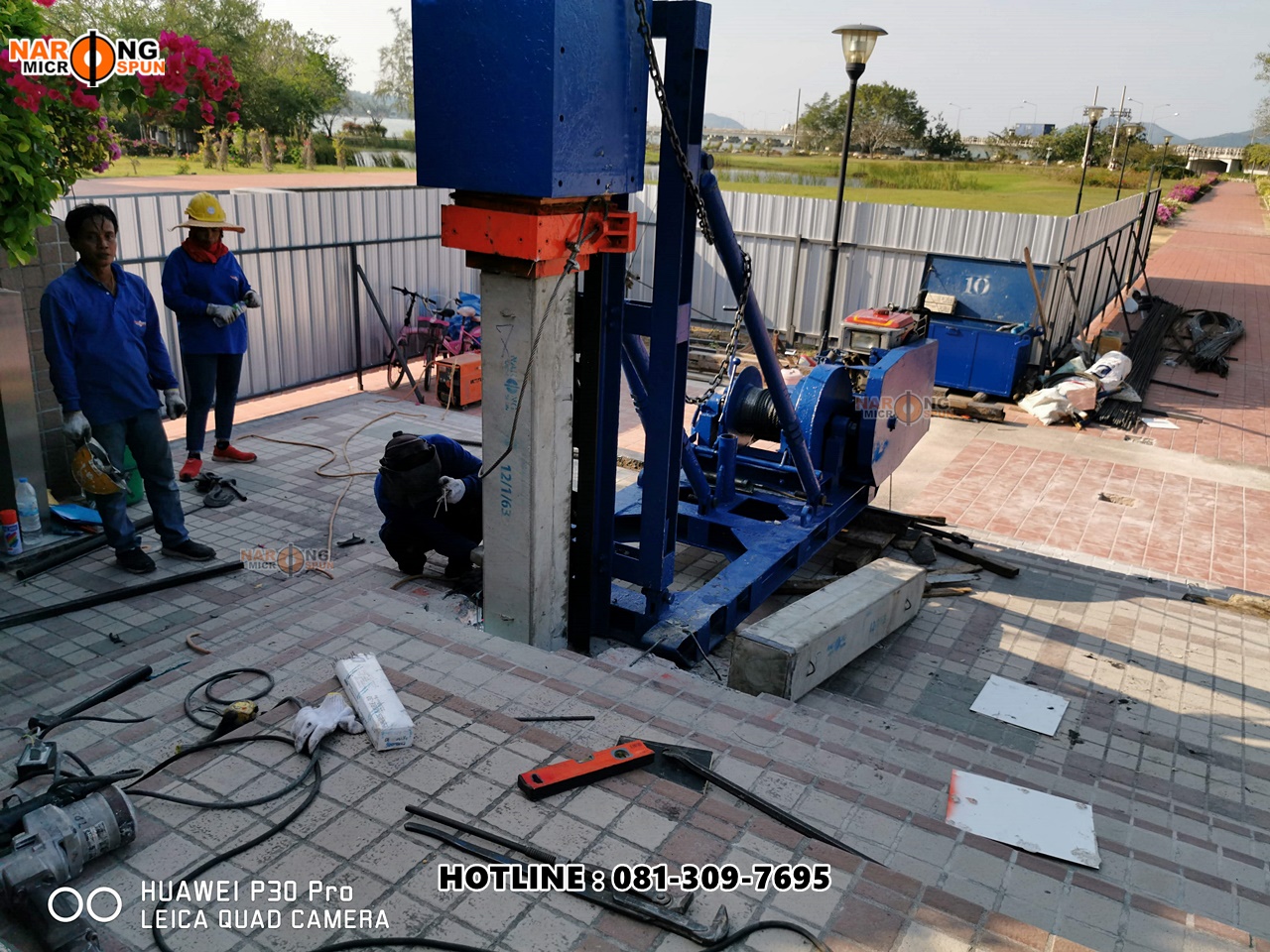

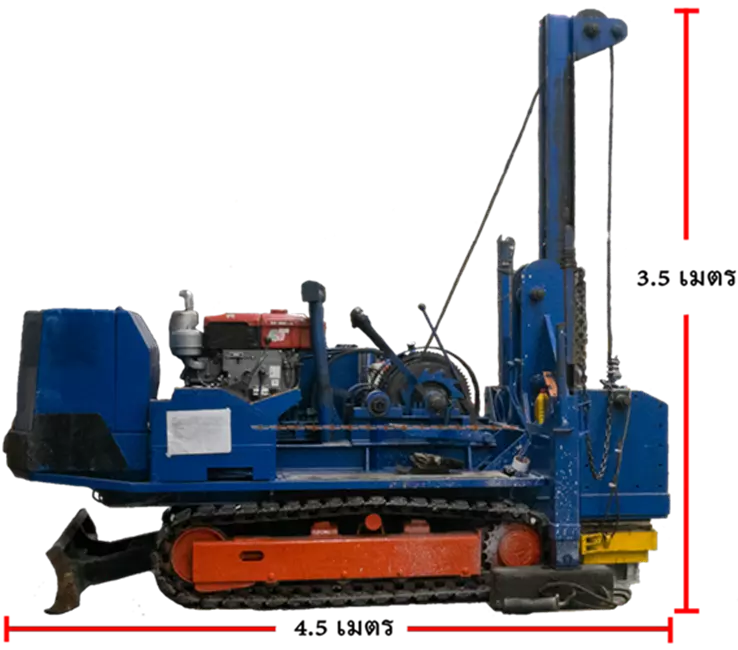

เครื่องตอกเสาเข็ม (Piling Machine) ชนิด : ไมโครไพล์และเข็มไมโครสปันไพล์
- หน้ากว้าง 1.2 เมตร
- ยาว 4.5 เมตร
- สูง 3 เมตร
- ตุ้มหนัก 1.2 -1.5 ตัน
- ระบบขับเคลื่อน วินซ์และรอก
- เครื่องยนต์ yanmar diesel 15 hp
- หน้ากว้าง 1.8 เมตร
- ยาว 4.5 เมตร
- สูง 3.5 เมตร
- ตุ้มหนัก 1.4 -1.5 ตัน
- ระบบขับเคลื่อน ไฮดรอลิคล้อยาง
- เครื่องยนต์ yanmar diesel 15 hp
